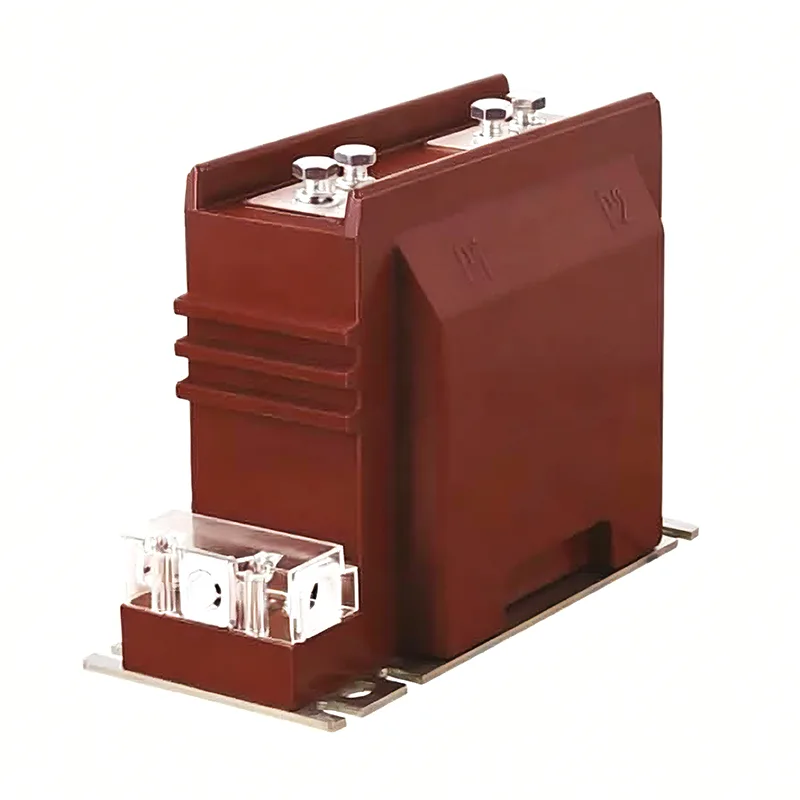

Χαρακτηριστικά του μετασχηματιστή ρεύματος.

A μετασχηματιστή ρεύματοςείναι μια ηλεκτρική συσκευή που λειτουργεί με βάση την αρχή της ηλεκτρομαγνητικής επαγωγής. Χρησιμοποιείται κυρίως για τη μετατροπή του μεγάλου ρεύματος στο σύστημα ισχύος σε μικρότερο ρεύμα σε αναλογία, έτσι ώστε να διευκολύνεται η μέτρηση, η προστασία και ο έλεγχος.

1. Αρχή λειτουργίας και δομικά χαρακτηριστικά

Αρχή ηλεκτρομαγνητικής επαγωγής: Ο μετασχηματιστής ρεύματος συνδέει το πρωτεύον τύλιγμα (με λιγότερες στροφές) σε σειρά στο προς μέτρηση κύκλωμα και το δευτερεύον τύλιγμα (με περισσότερες στροφές) συνδέεται με τον εξοπλισμό μέτρησης ή προστασίας για την επίτευξη αναλογικής μετατροπής του ρεύματος.

Κατάσταση βραχυκυκλώματος κατά προσέγγιση: Η δευτερεύουσα πλευρά συνδέεται συνήθως με όργανα ή ρελέ χαμηλής σύνθετης αντίστασης και λειτουργεί σε κατάσταση κοντά σε βραχυκύκλωμα για να διασφαλίσει την ακρίβεια της μετάδοσης ρεύματος.

2. Ηλεκτρική Απομόνωση και Ασφάλεια

Απομόνωση υψηλής τάσης: Τα συστήματα υψηλής τάσης απομονώνονται από τα όργανα μέτρησης μέσω μετασχηματιστών για την προστασία των χειριστών και του εξοπλισμού από βλάβη.

Η δευτερεύουσα πλευρά δεν πρέπει να είναι ανοιχτό κύκλωμα: Εάν η δευτερεύουσα πλευρά είναι ανοιχτή, θα προκαλέσει κινδύνους υψηλής τάσης, που μπορεί να βλάψουν τον εξοπλισμό ή να θέσουν σε κίνδυνο την προσωπική ασφάλεια. Επομένως, είναι απαραίτητο να διασφαλιστεί ότι το δευτερεύον κύκλωμα είναι πάντα κλειστό.

3. Λειτουργίες μέτρησης και προστασίας

Μετασχηματιστής ηλεκτρικού ρεύματος για μέτρηση: Χρησιμοποιείται για ακριβή μέτρηση εντός του κανονικού εύρους ρεύματος. Οι συνήθεις βαθμοί ακρίβειας περιλαμβάνουν τα επίπεδα 0,2, 0,5 και 1 κ.λπ.

Προστατευτικός μετασχηματιστής ρεύματος: Παρέχει πληροφορίες για το ρεύμα σφάλματος σε συνθήκες σφάλματος, όπως επίπεδα 5P και 10P, με υψηλό συντελεστή ορίου ακρίβειας και ικανότητα κατά του κορεσμού.

4. Ταξινόμηση και ποικιλομορφία τύπων

Ανά συνάρτηση: χωρίζεται σε δύο κατηγορίες: τύπος μέτρησης και τύπος προστασίας.

Κατά μέσο μόνωσης: συμπεριλαμβανομένου ξηρού τύπου, χυτού τύπου, τύπου βυθισμένου σε λάδι και τύπου μόνωσης αερίου.

Σύμφωνα με τη μέθοδο εγκατάστασης: όπως τύπου διαμπερούς, τύπου κολόνας, τύπου χιτωνίου και τύπου ζυγού.
