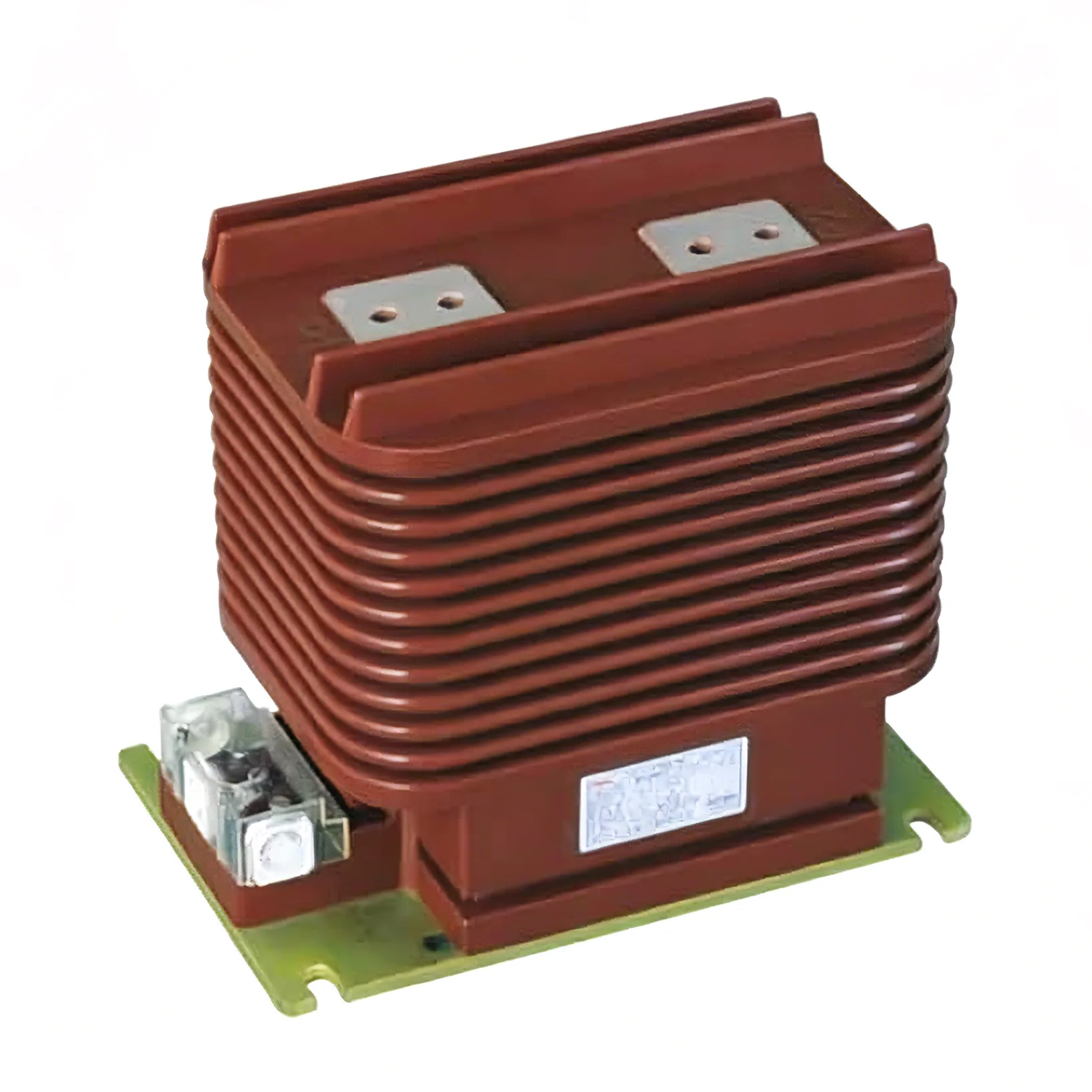

Μετασχηματιστής ρεύματος 24 kV

Ο μετασχηματιστής ρεύματος 24 kV που κατασκευάζεται από τη Youbian είναι ένα σημαντικό εξάρτημα του συστήματος διανομής εσωτερικών χώρων. Εάν χρησιμοποιείτε διακόπτη εσωτερικού χώρου, το προϊόν μας είναι σίγουρα κατάλληλο για εσάς και παίζει καθοριστικό ρόλο στα σύγχρονα ηλεκτρικά συστήματα. Δεν μετρά μόνο το ρεύμα, αλλά χρειάζεται επίσης να εκτελεί σημαντικές εργασίες, όπως η παρακολούθηση ενέργειας και η διασφάλιση της ομαλής λειτουργίας των προστατευτικών ρελέ σε μονοφασικά και τριφασικά συστήματα AC.

Χαρακτηριστικά

Εκτός από τις διηλεκτρικές ιδιότητες, η εποξειδική ρητίνη έχει επίσης εξαιρετική μηχανική αντοχή. Αυτό το υλικό έχει υψηλή αντοχή σε εφελκυσμό, πράγμα που σημαίνει ότι ο μετασχηματιστής ρεύματος 24 kV μπορεί να αντέξει σημαντική μηχανική καταπόνηση χωρίς παραμόρφωση ή θραύση. Αυτό παρέχει σταθερή βοήθεια στην προστασία των εσωτερικών εξαρτημάτων του μετασχηματιστή ρεύματος από εξωτερικές δυνάμεις και δονήσεις.

Τα χυτά εποξειδική ρητίνη γίνονται με έκχυση εποξειδικής ρητίνης σε καλούπια, παρέχοντας πολύ ασφαλή μόνωση για τους μετασχηματιστές ρεύματος. Η διαδικασία χύτευσης εξασφαλίζει επίσης ένα ομοιόμορφο και απρόσκοπτο στρώμα μόνωσης, αποτρέποντας αποτελεσματικά την ηλεκτρική βλάβη και διαρροή. Επιπλέον, η μόνωση εμποδίζει τους περιβαλλοντικούς παράγοντες όπως η υγρασία, η σκόνη και τα χημικά, ενισχύοντας περαιτέρω την προστασία των εσωτερικών εξαρτημάτων. Αυτή η μέθοδος κατασκευής διασφαλίζει την ποιότητα και την αξιοπιστία των χυτών, καθιστώντας τα ένα από τα ευρέως χρησιμοποιούμενα μονωτικά υλικά στη βιομηχανία ηλεκτρικής ενέργειας.

Τα χάλκινα καλώδια χρησιμοποιούνται συνήθως στις περιελίξεις των μετασχηματιστών ρεύματος 33 kV. Αυτά τα υλικά έχουν υψηλή αγωγιμότητα και μηχανική αντοχή και μπορούν να μεταδώσουν αποτελεσματικά τα σήματα ρεύματος ενώ αντέχουν στη λειτουργική καταπόνηση.

Εκτός από τη λειτουργικότητά τους, οι μετασχηματιστές ρεύματος 33 kV της Youbian είναι επίσης γνωστοί για τη δέσμευσή τους στην ποιότητα και την καινοτομία. Ενσωματώνει προηγμένα χαρακτηριστικά, υποβάλλεται σε αυστηρές δοκιμές και πληροί τα βιομηχανικά πρότυπα.

Καθέκαστα

Ο σχεδιασμός των μετασχηματιστών ρεύματος χρησιμοποιείται για τη μέτρηση και την προστασία εγκαταστάσεων διανομής υψηλής τάσης που είναι εγκατεστημένες εσωτερικά

Η τιμή του δευτερεύοντος ρεύματος είναι 5Α ή 1Α, τα οποία μπορούν να συνδυαστούν. Το επίπεδο ακρίβειας του κυκλώματος μέτρησης είναι 0,2S, 0,2, 0,5S, 0,5, 1, 3 και η ακρίβεια του κυκλώματος προστασίας είναι 5P, 10P και PS. Ο μετασχηματιστής πληροί το απαιτούμενο επίπεδο ακρίβειας εντός της περιοχής από 25% έως 100% του ονομαστικού φορτίου.

Περιορίστε το ρεύμα εργασίας στο 120% του IN. Σύμφωνα με τη συμφωνία μεταξύ του κατασκευαστή και του πελάτη, μπορούν να παρέχονται και άλλες τιμές, όπως το 200% του IN.

Το CT κατασκευάζεται ως μετασχηματιστής με μονή ή πολλαπλές πρωτεύουσες περιελίξεις. Η τελευταία δομή αυτών των μετασχηματιστών ρεύματος 24 kV όχι μόνο επιτρέπει την ενεργοποίηση στη δευτερεύουσα πλευρά, αλλά και στην κύρια πλευρά. Ο κεντρικός διακόπτης μπορεί εύκολα να εγκατασταθεί συνδέοντας δύο βραχυκυκλωτήρες στο κύκλωμα με δύο βίδες M12.

Ο σχεδιασμός ενός μετασχηματιστή ρεύματος 24 kV χρησιμοποιείται για τη μέτρηση και την προστασία εγκαταστάσεων διανομής υψηλής τάσης που είναι εγκατεστημένες εσωτερικά.

Η τιμή του δευτερεύοντος ρεύματος είναι 5Α ή 1Α, τα οποία μπορούν να συνδυαστούν. Το επίπεδο ακρίβειας του κυκλώματος μέτρησης είναι 0,2S, 0,2, 0,5S, 0,5, 1, 3 και η ακρίβεια του κυκλώματος προστασίας είναι 5P, 10P και PS. Ο μετασχηματιστής πληροί το απαιτούμενο επίπεδο ακρίβειας εντός της περιοχής από 25% έως 100% του ονομαστικού φορτίου.
