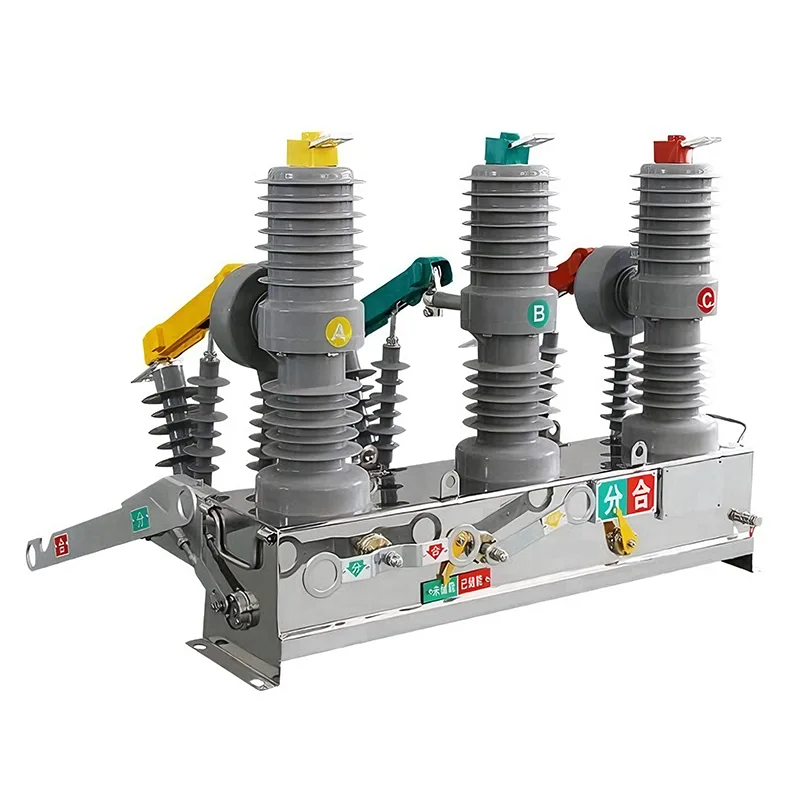

Διακόπτης κενού 11 KV

Στη Youbian, ο σχεδιασμός μας επικεντρώνεται γύρω από το ονομαστικό πρότυπο 12 kV του διακόπτη κενού 11 kV, το οποίο καλύπτει και βελτιστοποιεί πλήρως τις απαιτήσεις απόδοσης του δικτύου ισχύος 11 kV. Σε αντίθεση με τις παλιές τεχνολογίες, αυτοί οι διακόπτες κυκλώματος βασίζονται σε περιβάλλον υψηλού κενού για την κατάσβεση των τόξων, σταθεροποιώντας έτσι το ηλεκτρικό δίκτυο και διασφαλίζοντας την ασφάλεια του προσωπικού.

Κατανόηση της βασικής τεχνολογίας κενού

Το "κενό" στον διακόπτη κενού 11 Kv αναφέρεται στο περιβάλλον μέσα στον θάλαμο πυρόσβεσης τόξου κενού (συνήθως αναφέρεται ως φιάλη κενού). Αυτός είναι ο πυρήνας του συστήματος. Λόγω της ανώτερης διηλεκτρικής του αντοχής (ικανότητα μόνωσης) σε σύγκριση με τον αέρα ή το λάδι, το κενό μπορεί να επιτύχει μικρότερα κενά επαφής και να αντέχει σε υψηλές τάσεις.

Όταν ο διακόπτης κενού 11 Kv βρίσκεται σε λειτουργία, ο διαχωρισμός των επαφών γίνεται μέσα στον μόνιμα σφραγισμένο θάλαμο κενού. Λόγω της απουσίας μορίων αερίου, δεν υπάρχει σχεδόν τίποτα για τη διατήρηση του τόξου, επιτυγχάνοντας έτσι ταχεία απομόνωση σφαλμάτων.

Ο ρόλος του θαλάμου κατάσβεσης τόξου κενού στην κατάσβεση τόξου

Η διαδικασία κατάσβεσης τόξου του εξοπλισμού μας είναι ακριβής και στιγμιαία. Εδώ είναι το σχέδιό μας για την εφαρμογή της αρχής λειτουργίας του:

1. Διαχωρισμός επαφών: Όταν εντοπιστεί σφάλμα, οι επαφές διαχωρίζονται.

2. Μεταλλικό τόξο ατμών: Λόγω του μεταλλικού ατμού στο υλικό επαφής, θα σχηματιστεί για λίγο ένα τόξο.

3. Ταχεία διάχυση: Λόγω του περιβάλλοντος κενού, οι μεταλλικοί ατμοί θα διαστέλλονται και θα διαχέονται με εξαιρετικά γρήγορη ταχύτητα.

4. Διακόπτης κυκλώματος μηδενικής διέλευσης: Όταν το ρεύμα διασχίζει το μηδέν για πρώτη φορά, το τόξο σβήνει λόγω του ταχύτερου ρυθμού ανάκτησης της διηλεκτρικής ισχύος από την ταχύτητα με την οποία αυξάνεται η τάση και αναζωπυρώνει το τόξο.

Η διαφορά μεταξύ των αυτόματων διακοπτών κενού και των παραδοσιακών διακοπτών κυκλώματος λαδιού/φυσικού αερίου

Υποστηρίζουμε τη μετάβαση στην τεχνολογία κενού επειδή εξαλείφει τις περιβαλλοντικές ευθύνες και τις ευθύνες συντήρησης που σχετίζονται με παλιομοδίτικούς διακόπτες κυκλώματος λαδιού ή αερίου. Το παρακάτω συγκρίνει γιατί οι φιλικοί προς το περιβάλλον αυτόματοι διακόπτες είναι καλύτερη επιλογή για τις σύγχρονες υποδομές.

Διακόπτης κενού (VCB) Διακόπτης κυκλώματος λαδιού/αέρα

Δυνατότητα κατάσβεσης τόξου: λάδι μεσαίου/υψηλού κενού (σφραγισμένο) ή πεπιεσμένος αέρας

Συντήρηση: Πολύ σπάνια (σφράγιση εφ' όρου ζωής) υψηλή (αντικατάσταση λαδιού, επαφές καθαρισμού)

Κίνδυνος πυρκαγιάς: Κανένας (χωρίς λάδι και χωρίς SF6) Υψηλός (εύφλεκτο λάδι)

Διάρκεια ζωής: Μεγάλη (20-30 χρόνια) Μικρή (παλαίωση με χρήση)

Μέγεθος: Συμπαγές αρθρωτό/ογκώδες

Περιβαλλοντικές επιπτώσεις: Προστασία του περιβάλλοντος/Κίνδυνος διαρροής λαδιού ή εκπομπών SF6

Με την υιοθέτηση της τεχνολογίας κενού, ο διακόπτης κενού 11 Kv δεν είναι μόνο ασφαλέστερος, αλλά και μειώνει σημαντικά το λειτουργικό κόστος σε όλο τον κύκλο ζωής του εξοπλισμού.

Παράμετροι ονομαστικής τάσης και ρεύματος

Αν και αυτές οι συσκευές αναπτύσσονται στο δίκτυο τροφοδοσίας 11 kV, η ονομαστική τάση του διακόπτη κενού 11 kV είναι 12 kV για να διασφαλιστεί το απαραίτητο περιθώριο ασφαλείας. Το ονομαστικό συνεχές ρεύμα καθορίζει την ικανότητα φορτίου που μπορεί να αντέξει ένας διακόπτης κυκλώματος κατά την κανονική λειτουργία. Προσφέρουμε ευέλικτες διαμορφώσεις για την κάλυψη συγκεκριμένων απαιτήσεων φορτίου:

Ονομαστικό ρεύμα 630A: κατάλληλο για τυπικούς τροφοδότες διανομής και μικρά βιομηχανικά φορτία.

1250A έως 1600A: Σχεδιασμένο ειδικά για κύριες εισερχόμενες γραμμές και βαριά βιομηχανικά μηχανήματα.

Προσαρμογή: Οι υψηλότερες ονομαστικές τιμές μπορούν να παρέχονται με βάση συγκεκριμένες διαμορφώσεις διακοπτών.

Ικανότητα διακοπής βραχυκυκλώματος και συμμόρφωση

Η ασφαλής αποσύνδεση των βλαβών είναι η πιο κρίσιμη λειτουργία οποιουδήποτε διακόπτη κενού. Ο αυτόματος διακόπτης κενού 11 Kv έχει ικανότητα διακοπής βραχυκυκλώματος από 20 kA έως 31,5 kA, εξασφαλίζοντας τη δυνατότητα άμεσης εκκαθάρισης μεγάλων ρευμάτων σφάλματος χωρίς να καταστρέφεται ο εξοπλισμός κατάντη.

Τηρούμε αυστηρά τα παγκόσμια πρότυπα κατασκευής. Κάθε μονάδα είναι εξοπλισμένη με διακόπτη κενού (VCB) που συμμορφώνεται με το πρότυπο IEC 62271-100, διασφαλίζοντας συνέπεια στην απόδοση μεταξύ των δυτών.
