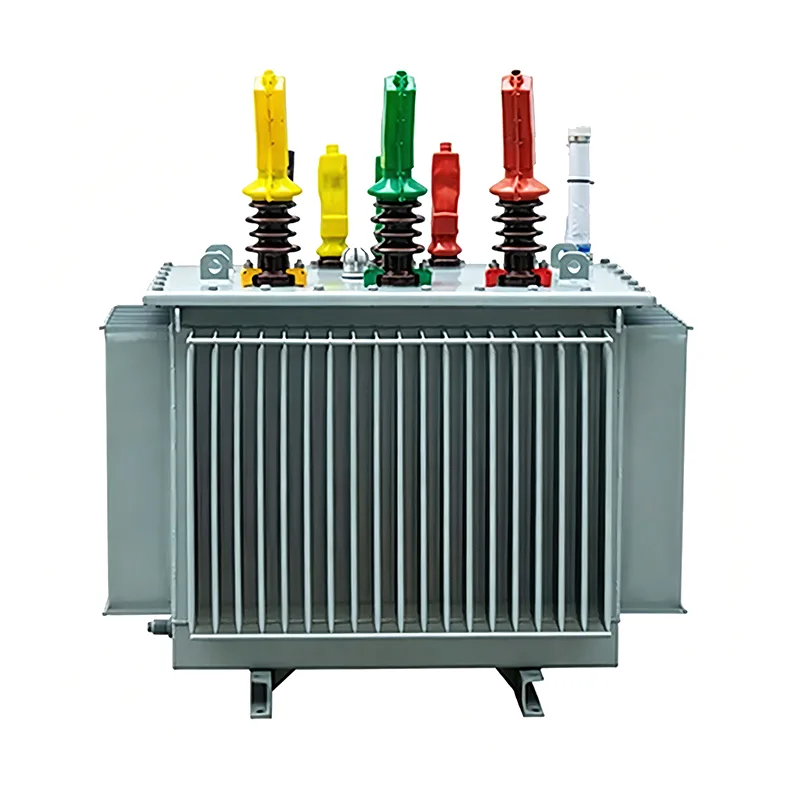

Μετασχηματιστής ισχύος 2 Mva

Ο ανθεκτικός μετασχηματιστής ισχύος 2 MVA της Youbian παρέχει ισχυρή, σταθερή και ασφαλή διανομή ισχύος για εσωτερικούς, εξωτερικούς και δημόσιους χώρους. Το χαμηλό κόστος λειτουργίας, η χαμηλή παραγωγή θερμότητας και το χαμηλό κόστος ιδιοκτησίας το καθιστούν την επιλογή πολλών εφαρμογών και επιχειρήσεων. Ο κλειστός σχεδιασμός του επιτρέπει την τοποθέτησή του σε βάση από σκυρόδεμα χωρίς την ανάγκη προστατευτικών περιφράξεων.

Απαιτήσεις εγκατάστασης για μετασχηματιστή 2 megavolt αμπέρ:

(1) Όλα τα εξαρτήματα και τα σώματα του μετασχηματιστή ισχύος 2 MVA πρέπει να στερεωθούν με ασφάλεια.

(2) Οι ηλεκτρικές συνδέσεις πρέπει να είναι σε καλή κατάσταση. Η σύνδεση μεταξύ αγωγών αλουμινίου και μετασχηματιστών θα πρέπει να χρησιμοποιεί συνδέσμους μετάβασης από χαλκό αλουμίνιο.

(3) Ένας μετασχηματιστής ισχύος 2 MVA μοιράζεται συνήθως το ουδέτερο σημείο της περιέλιξης χαμηλής τάσης, το περίβλημα και τον αλεξικέραυνο τύπου βαλβίδας. Η γείωση πρέπει να είναι αξιόπιστη και το καλώδιο γείωσης πρέπει να έχει αποσυνδεόμενο σημείο σύνδεσης.

(4) Δεν πρέπει να υπάρχουν εύφλεκτα υλικά μπροστά από την αντιεκρηκτική θύρα εξάτμισης του μετασχηματιστή.

(5) Οι πόρτες του υπόγειου θαλάμου μετασχηματιστών, οι πόρτες μεταξύ του θαλάμου μετασχηματιστή και του θαλάμου εξοπλισμού διανομής και οι πόρτες μεταξύ των χώρων του μετασχηματιστή πρέπει να είναι πυράντοχες πόρτες.

(6) Η ενιαία ισχύς των ελαιοβυθισμένων μετασχηματιστών που είναι εγκατεστημένοι σε κτίρια κατοικιών δεν πρέπει να υπερβαίνει τα 400 kVA.

(7) Η απόσταση από το κέλυφος του μετασχηματιστή ισχύος 2 MVA μέχρι την πόρτα δεν πρέπει να είναι μικρότερη από 1 μέτρο και η απόσταση από τον τοίχο δεν πρέπει να είναι μικρότερη από 0,8 μέτρα (ή 1,2 μέτρα όταν είναι εξοπλισμένος με διακόπτη λειτουργίας).

(8) Κατά τη χρήση φυσικού αερισμού, το δάπεδο του δωματίου του μετασχηματιστή πρέπει να είναι 1,1 μέτρα υψηλότερο από το δάπεδο του εξωτερικού.

(9) Σε στύλους μπορούν να εγκατασταθούν εξωτερικοί μετασχηματιστές με ισχύ που δεν υπερβαίνει τα 315 kVA, ενώ αυτοί με ισχύ άνω των 315 kVA θα πρέπει να εγκατασταθούν σε πλατφόρμες. Τόσο το πρωτεύον όσο και το δευτερεύον καλώδιο θα πρέπει να χρησιμοποιούν μονωμένα καλώδια. Το κάτω μέρος του μετασχηματιστή τύπου πόλου πρέπει να βρίσκεται τουλάχιστον 2,5 μέτρα πάνω από το έδαφος και τα εκτεθειμένα καλώδια πρέπει να είναι τουλάχιστον 3,5 μέτρα πάνω από το έδαφος. Το ύψος της πλατφόρμας του μετασχηματιστή δεν πρέπει γενικά να είναι μικρότερο από 0,5 μέτρα, το ύψος του περιβλήματος δεν πρέπει να είναι μικρότερο από 1,7 μέτρα, η απόσταση μεταξύ του περιβλήματος του μετασχηματιστή και του περιβλήματος δεν πρέπει να είναι μικρότερη από 1 μέτρο και η απόσταση μεταξύ της επιφάνειας λειτουργίας του μετασχηματιστή και του περιβλήματος δεν πρέπει να είναι μικρότερη από 2 μέτρα.

(10) Θα πρέπει να υπάρχει σαφές "Stop, High Voltage Danger!" πινακίδες στις πόρτες και τα περιβλήματα του δωματίου του μετασχηματιστή ισχύος 2 MVA.

Πεδίο εφαρμογής

Γενικής χρήσης, βιομηχανικοί χώροι, ηλεκτρικοί χώροι, υπόγεια, εργοστάσια παραγωγής, χαλυβουργεία, υπεράκτιες πλατφόρμες, εμπορικές εγκαταστάσεις, στρατιωτικές εγκαταστάσεις, μονάδες επεξεργασίας, συστήματα διανομής ηλεκτρικής ενέργειας, δημόσιες εγκαταστάσεις, δημόσιοι χώροι κ.λπ.
