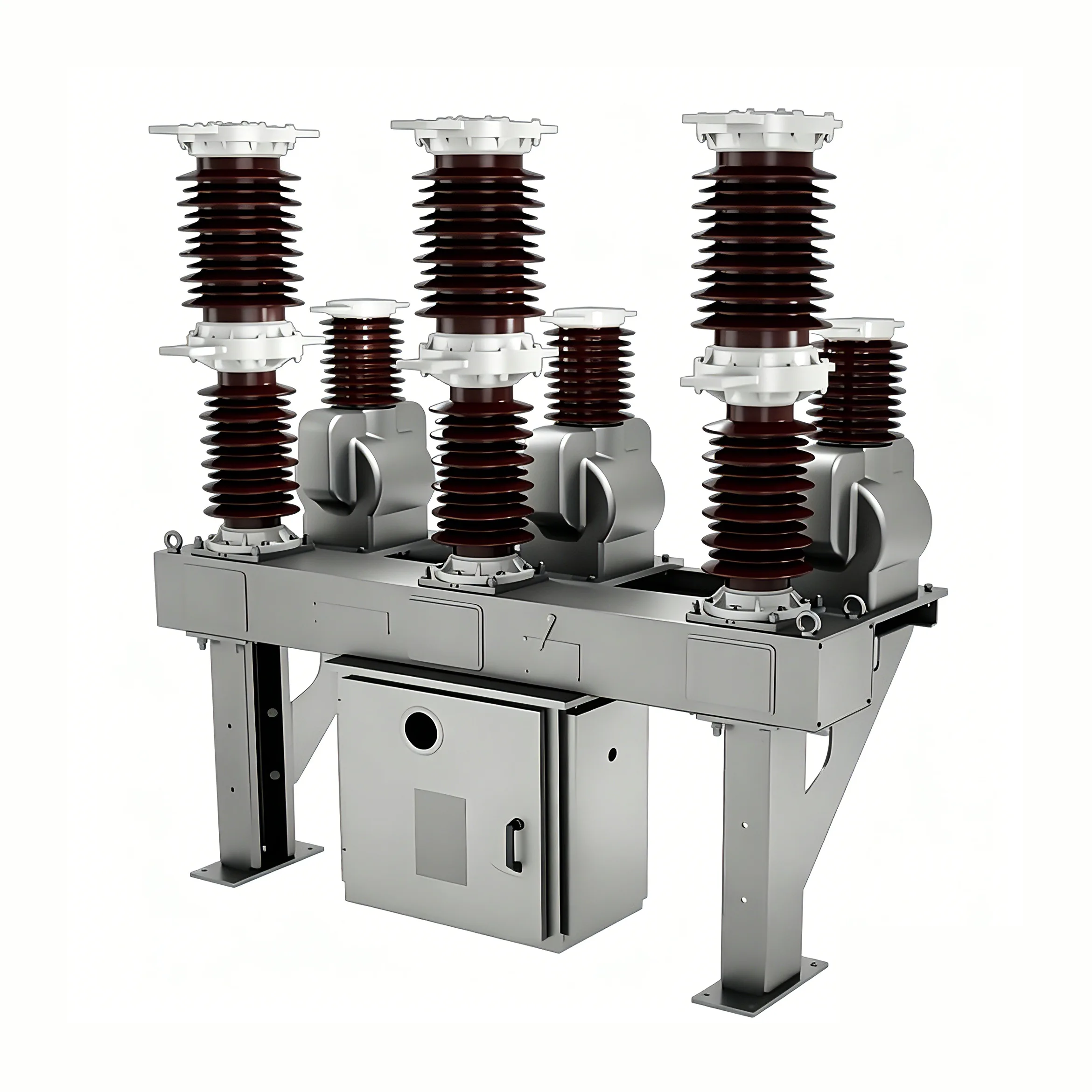

Recloser διακόπτη 40,5kv

Ο διακόπτης διακόπτη 40,5 kv (εφεξής "αυτοκόπτης κυκλώματος") είναι μια νέα γενιά διακόπτη κενού εξωτερικού χώρου που αναπτύχθηκε από τη Youbian εισάγοντας προηγμένη ξένη τεχνολογία και συνδυάζοντάς την με τα χαρακτηριστικά της βιομηχανίας ηλεκτρικής ενέργειας της Κίνας. Χρησιμοποιείται κυρίως για υπαίθρια συστήματα διανομής 10-35kV σε αστικά και αγροτικά δίκτυα ηλεκτρικής ενέργειας. Σε συνδυασμό με την εφαρμογή ρεύματος φορτίου, ρεύματος υπερφόρτωσης και ρεύματος βραχυκυκλώματος, μπορεί επίσης να χρησιμοποιηθεί σε άλλες παρόμοιες καταστάσεις.

εργασιακό περιβάλλον

Θερμοκρασία περιβάλλοντος: -40 ℃ έως 85 ℃

Ημερήσια διαφορά θερμοκρασίας: 25 ℃

Υψόμετρο: ≤ 2000μ

Ταχύτητα ανέμου που δεν υπερβαίνει τα 35 m/s

Χωρίς δόνηση κανονικής έντασης

Χωρίς ισχυρά διαβρωτικά αέρια ή μέσα (όπως οξέα, αλκάλια, λάσπη κ.λπ.)

Επίπεδο ρύπανσης: IV

Θερμοκρασία φόρτισης: -40 ℃ έως 85 ℃

Χαρακτηριστικά

Το recloser διακόπτη 40,5 kv είναι ένα προϊόν βελτιωμένης σχεδίασης που συμμορφώνεται με τα πρότυπα ANSI/IEC, εξοπλισμένο με μαγνητικό ενεργοποιητή, συσκευή ενεργοποίησης/απενεργοποίησης (το ACR τύπου RCWE δεν διαθέτει συσκευή χειροκίνητου κλεισίματος), 3 αισθητήρες ρεύματος, έως 3 αισθητήρες τάσης και περισσότερες λειτουργίες όπως καμπύλη προστασίας (προγραμματιζόμενο), λογισμικό συντονισμού πρωτοκόλλου, πρόγραμμα ελέγχου PCm κ.λπ., και χρησιμοποιεί ελεγκτή RWK352.

Το recloser διακόπτη 40,5kv είναι ένα στερεό μονωμένο recloser επικαλυμμένο με καουτσούκ σιλικόνης και δεν χρησιμοποιεί στεγανοποίηση αερίου SF6. Αυτό το recloser έχει υψηλή απόσταση ερπυσμού και υψηλότερο επίπεδο μόνωσης, κατάλληλο για συστήματα έως 42kV επίπεδο, BIL200kV.

Ο επανακλειωτής διακόπτη 40,5 kV είναι σχεδιασμένος για τριφασικό AC 50/60 Hz, με ονομαστική τάση 40,5 kV και είναι κατάλληλος για εξωτερικούς διακόπτες υψηλής τάσης. Χρησιμοποιείται κυρίως σε αστικά και αγροτικά δίκτυα ηλεκτρικής ενέργειας, υποσταθμούς και συστήματα διανομής βιομηχανικών και μεταλλευτικών επιχειρήσεων, για διακοπή ρεύματος φορτίου, ρεύμα υπερφόρτωσης και ρεύμα βραχυκυκλώματος. Λόγω της ειδικής απόδοσης των αυτόματων διακοπτών κενού, είναι ιδιαίτερα κατάλληλοι για εφαρμογές που απαιτούν συχνή λειτουργία και τροποποίηση χωρίς λάδια.

Αυτό το μοντέλο διακόπτη κυκλώματος υιοθετεί μια τριφασική δομή διαχωρισμένου πόλου για να διασφαλίσει ότι τα μονοφασικά σφάλματα δεν θα προκαλέσουν τριφασικά βραχυκυκλώματα. Ο θάλαμος πυρόσβεσης τόξου κενού βρίσκεται μέσα στα μανίκια μόνωσης κάθε φάσης, εξαλείφοντας τον κίνδυνο σφαλμάτων βραχυκυκλώματος που προκαλούνται από συμπύκνωση. Η εξωτερική μόνωση του διακόπτη διακόπτη 40,5 kv είναι κατασκευασμένη από εισαγόμενη εποξειδική ρητίνη εξωτερικού χώρου ή υλικό σιλικόνης, το οποίο έχει εξαιρετική υδροφοβικότητα και αντιρρυπαντική απόδοση, καθιστώντας τον κατάλληλο για εξωτερικούς χώρους με υψηλές απαιτήσεις αντοχής στις καιρικές συνθήκες και σκληρές συνθήκες λειτουργίας. Ο διακόπτης κυκλώματος έχει μια συμπαγή συνολική δομή, καταλαμβάνει μια μικρή περιοχή, είναι ελαφρύς και είναι εύκολος στην εγκατάσταση. Το εσωτερικό του κουτιού είναι γεμάτο με λάδι μετασχηματιστή, αλλά δεν περιέχει αέριο εξαφθοριούχο θείο, ικανοποιώντας τις απαιτήσεις μετατροπής χωρίς λάδι και προστασίας του περιβάλλοντος.

Πρότυπα προϊόντων

Αυτός ο διακόπτης κυκλώματος συμμορφώνεται με τα ακόλουθα πρότυπα: GB1984: Διακόπτες υψηλής τάσης. GB/T11022: Γενικές τεχνικές απαιτήσεις για διακόπτες υψηλής τάσης και εξοπλισμό ελέγχου. JB3855:3,6~40,5kV Υπαίθριος διακόπτης κενού υψηλής τάσης AC DL/T403:12~40. Τεχνικές προδιαγραφές για την παραγγελία 5kV AC High Voltage Circuit Breakers IEC56: AC High Voltage Circuit Breakers
