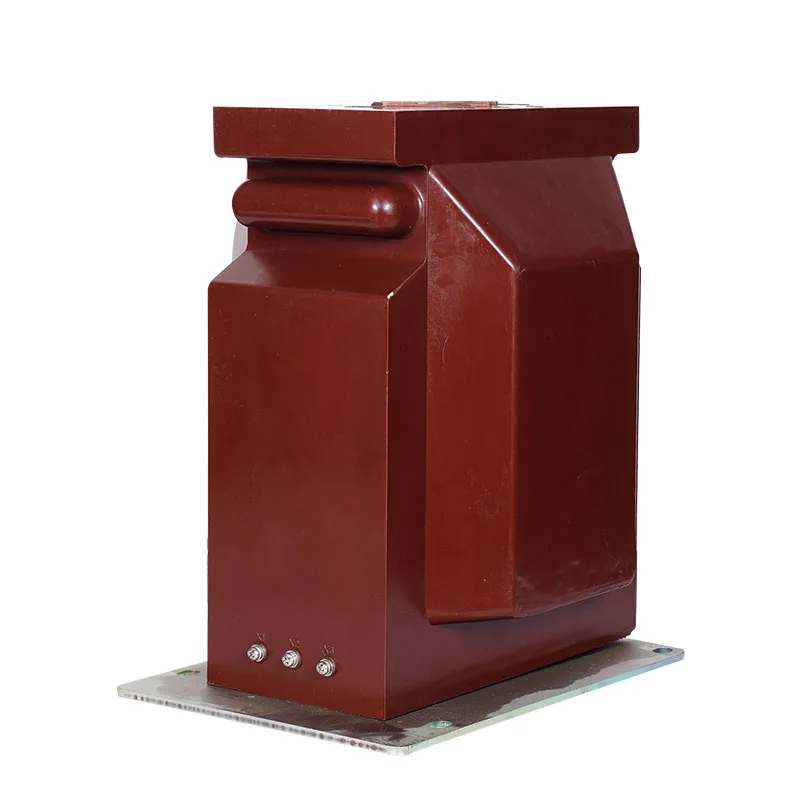

Μετασχηματιστής ρεύματος 36 kV

Ο ανθεκτικός μετασχηματιστής ρεύματος 36 kV που κατασκευάζεται από τη Youbian είναι ένα σημαντικό εξάρτημα που πιστεύω ότι παίζει καθοριστικό ρόλο στα σύγχρονα ηλεκτρικά συστήματα. Όχι μόνο μετρά το ρεύμα, αλλά εκτελεί επίσης σημαντικές εργασίες, όπως η παρακολούθηση ενέργειας και η διασφάλιση της ομαλής λειτουργίας των προστατευτικών ρελέ σε μονοφασικά και τριφασικά συστήματα AC.

Χαρακτηριστικά υλικού

Λόγω των εξαιρετικών μαγνητικών ιδιοτήτων του, αυτό το φύλλο χάλυβα χρησιμοποιείται ευρέως ως υλικό πυρήνα για μετασχηματιστές ρεύματος 36 kV στη βιομηχανία ηλεκτρικής ενέργειας. Τα φύλλα ψυχρής έλασης από χάλυβα πυριτίου έχουν τα χαρακτηριστικά της υψηλής μαγνητικής διαπερατότητας και της χαμηλής απώλειας πυρήνα, καθιστώντας τα εξαιρετικά στη μετάδοση ενέργειας. Μπορούν να μεταφέρουν αποτελεσματικά μαγνητικά πεδία, να μετατρέψουν την ηλεκτρική ενέργεια σε μαγνητική ενέργεια και να τη μεταδώσουν σε άλλες ηλεκτρικές συσκευές.

Η εποξειδική ρητίνη είναι ένα ευρέως χρησιμοποιούμενο υλικό με εξαιρετικές διηλεκτρικές ιδιότητες και μηχανική αντοχή. Ιδιαίτερα κατάλληλο ως κύριο μονωτικό υλικό για Μετασχηματιστές Ρεύματος 36kV. Επειδή οι διηλεκτρικές ιδιότητες αυτής της εποξειδικής ρητίνης αναφέρονται στην ικανότητά της να αντιστέκεται στη ροή ρεύματος, η οποία είναι ζωτικής σημασίας για τη διασφάλιση της ασφαλούς και αποτελεσματικής λειτουργίας του ηλεκτρικού εξοπλισμού. Λόγω της υψηλής διηλεκτρικής της αντοχής, η εποξειδική ρητίνη μπορεί να αντέξει υψηλές τάσεις χωρίς διακοπή, καθιστώντας την ιδανική επιλογή για μόνωση μετασχηματιστών ρεύματος.

Τα χύτευση εποξειδικής ρητίνης γίνονται με έκχυση εποξειδικής ρητίνης σε καλούπια, παρέχοντας σταθερή μόνωση για μετασχηματιστές ρεύματος 36 kV. Η διαδικασία χύτευσης εξασφαλίζει ένα ομοιόμορφο και απρόσκοπτο στρώμα μόνωσης, αποτρέποντας αποτελεσματικά την ηλεκτρική βλάβη και διαρροή. Επιπλέον, η μόνωση εμποδίζει τους περιβαλλοντικούς παράγοντες όπως η υγρασία, η σκόνη και τα χημικά, ενισχύοντας περαιτέρω την προστασία των εσωτερικών εξαρτημάτων. Αυτή η μέθοδος κατασκευής διασφαλίζει την ποιότητα και την αξιοπιστία των χυτών, καθιστώντας τα ένα από τα ευρέως χρησιμοποιούμενα μονωτικά υλικά στη βιομηχανία ηλεκτρικής ενέργειας.

Τα χάλκινα σύρματα χρησιμοποιούνται συνήθως για τις περιελίξεις των μετασχηματιστών ρεύματος 36 kV. Αυτά τα υλικά έχουν υψηλή αγωγιμότητα και μηχανική αντοχή και μπορούν να μεταδώσουν αποτελεσματικά τα σήματα ρεύματος ενώ αντέχουν στη λειτουργική καταπόνηση.

Χαρακτηριστικά προϊόντος

Μετασχηματιστής ρεύματος μέσης τάσης για εφαρμογές εσωτερικού χώρου, ικανός να μετατρέπει αναλογικά πολλαπλά πρωτεύοντα ρεύματα

Μετατροπή σε φάση σε μετρήσιμο και τυποποιημένο δευτερεύον ρεύμα.

Αυτοί οι μετασχηματιστές είναι πλήρως σκληρυμένοι με ρητίνη σε πολυουρεθάνη και μία από τις κύριες λειτουργίες τους είναι να χρησιμεύουν ως μετασχηματιστές ρεύματος και βραχίονες ζυγών.

Αυτοί οι CT είναι κατάλληλοι για σκοπούς μέτρησης και προστασίας.

Οι υβριδικοί μετασχηματιστές ρεύματος τάσης μπορούν επίσης να χρησιμοποιηθούν ως μετασχηματιστές ρεύματος πολλαπλών πυρήνων. Ο μέγιστος αριθμός πυρήνων εξαρτάται από το επιλεγμένο φορτίο και το επίπεδο ακρίβειας.

Προαιρετικά, ο μετασχηματιστής ρεύματος μπορεί να παρέχει κύρια ή δευτερεύουσα επανασύνδεση.

Σε έναν πρωτεύοντα μετασχηματιστή ρεύματος που μπορεί να επανασυνδεθεί, μπορείτε να επιλέξετε ανάμεσα σε δύο πρωτεύοντα ονομαστικά ρεύματα, ανάλογα με τη συγκεκριμένη κατάσταση

Η μέθοδος σύνδεσης είναι παράλληλη ή σειριακή. Το πρωτεύον ονομαστικό ρεύμα μπορεί να επιτευχθεί μόνο σε αναλογία 1:2.

Σε έναν μετασχηματιστή ρεύματος 36 kV που μπορεί να επανασυνδεθεί μέσω μιας ή περισσότερων δευτερευουσών κρουνών, η επανασύνδεση επιτυγχάνεται

Το πρωτεύον ονομαστικό ρεύμα μπορεί να επιτευχθεί σε διάφορες αναλογίες.
