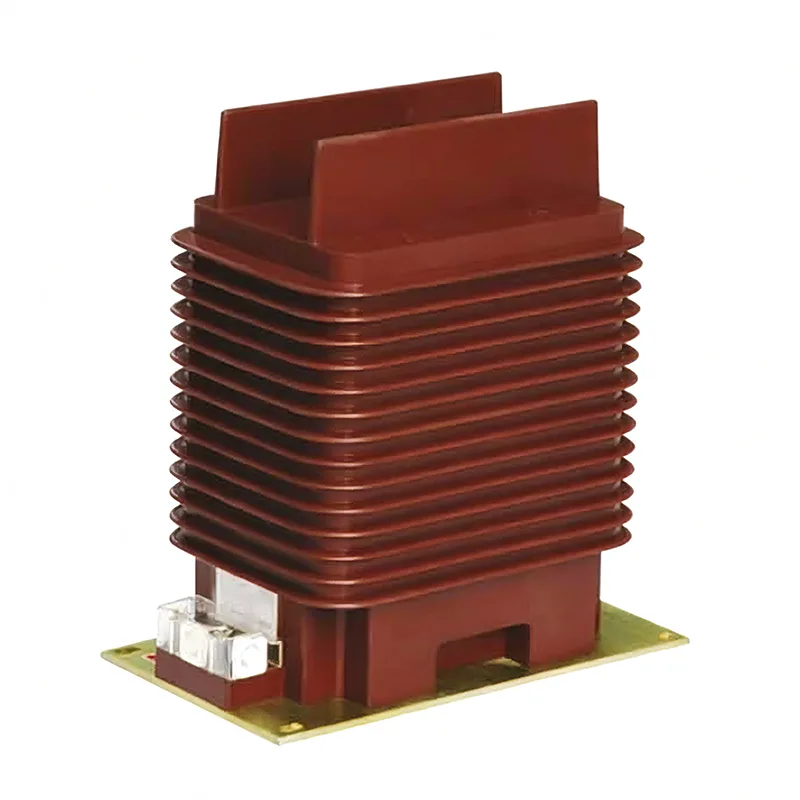

Μετασχηματιστής ρεύματος 35 kV

Ο ανθεκτικός μετασχηματιστής ρεύματος 35 kV της Youbian είναι μια κατακόρυφη πλήρως κλειστή κατασκευή. Αποτελείται από διαστολέα, πρωτεύοντες ακροδέκτες, δακτύλιο πορσελάνης, πρωτεύον τύλιγμα, δευτερεύον τύλιγμα και δεξαμενή λαδιού. Το κάτω μέρος του προϊόντος είναι εξοπλισμένο με μια πλάκα γείωσης για τη γείωση του προϊόντος και μια βαλβίδα αποστράγγισης για τη λήψη δειγμάτων λαδιού. Ελάτε να επισκεφθείτε το εργοστάσιό μας και να διαπραγματευτούμε μαζί μια προσαρμοσμένη λύση!

πρότυπο

Όλοι οι μετασχηματιστές ρεύματος 35 kV συμμορφώνονται με τα πρότυπα IEC και τις συστάσεις IEC 61869. Μπορούν επίσης να παρέχονται μετασχηματιστές που πληρούν συγκεκριμένα εθνικά πρότυπα. (IEEE C57.13, NBR6855).

Μετασχηματιστής ρεύματος υψηλής τάσης 35 kV για μέτρηση, μέτρηση και προστασία

Ονομαστική συχνότητα 50/60 Hz, εύρος πρωτεύοντος ρεύματος 5-2500 A (προσαρμόσιμο)

Πλήρως κλειστή χύτευση ρητίνης και βυθισμένη σε λάδι, κατάλληλη για εφαρμογές σε εξωτερικούς χώρους

Έχει υψηλή αντοχή στις καιρικές συνθήκες, τη ρύπανση και τη μηχανική καταπόνηση και μπορεί να χρησιμοποιηθεί σταθερά για μεγάλο χρονικό διάστημα

Η Youbian προσφέρει προσαρμογή OEM: αναλογίες, επίπεδα ακρίβειας, φορτία, τερματικά και επιλογές σχεδίασης

Χαρακτηριστικά

Μετασχηματιστής ρεύματος 5 kV

Είναι μια κατακόρυφη πλήρως κλειστή κατασκευή. Αποτελείται από διαστολέα, πρωτεύοντες ακροδέκτες, δακτύλιο πορσελάνης, πρωτεύον τύλιγμα, δευτερεύον τύλιγμα και δεξαμενή λαδιού. Το κάτω μέρος του προϊόντος είναι εξοπλισμένο με μια πλάκα γείωσης για τη γείωση του προϊόντος και μια βαλβίδα αποστράγγισης για τη λήψη δειγμάτων λαδιού.

Αυτό το προϊόν είναι κατάλληλο για τις ακόλουθες θερμοκρασίες

-45~+45 ° C; ημερήσια μέση θερμοκρασία που δεν υπερβαίνει τους +35 ° C. μηνιαία μέση μέγιστη σχετική υγρασία 95% (στους 25 ° C). Η μέγιστη ταχύτητα ανέμου δεν πρέπει να υπερβαίνει τα 34 m/s. Κατάλληλο για περιοχές με σεισμική ένταση που δεν υπερβαίνει τους 8 βαθμούς.

Αυτός ο εξωτερικός μετασχηματιστής ρεύματος ξηρού τύπου χρησιμοποιείται για μέτρηση και προστασία σε συστήματα ισχύος 33kV, 35kV, 36kV και 40,5kV.

Ο μετασχηματιστής ρεύματος 5 kV έχει χρησιμοποιηθεί για γραμμές μεταφοράς σε εξωτερικούς πόλους.

Ο μετασχηματιστής ρεύματος είναι κατασκευασμένος από υψηλής ποιότητας εποξειδική ρητίνη ανθεκτική στην υπεριώδη ακτινοβολία, με πυρήνες σιδήρου από άμορφο κράμα για μέτρηση και πυρήνες σιδήρου CRGO υψηλής ποιότητας για προστασία. Ο καθαρός ηλεκτρολυτικός χαλκός χρησιμοποιείται για πρωτογενείς και δευτερεύουσες εφαρμογές και τόσο η περιέλιξη όσο και ο πυρήνας του σιδήρου είναι θωρακισμένα.
