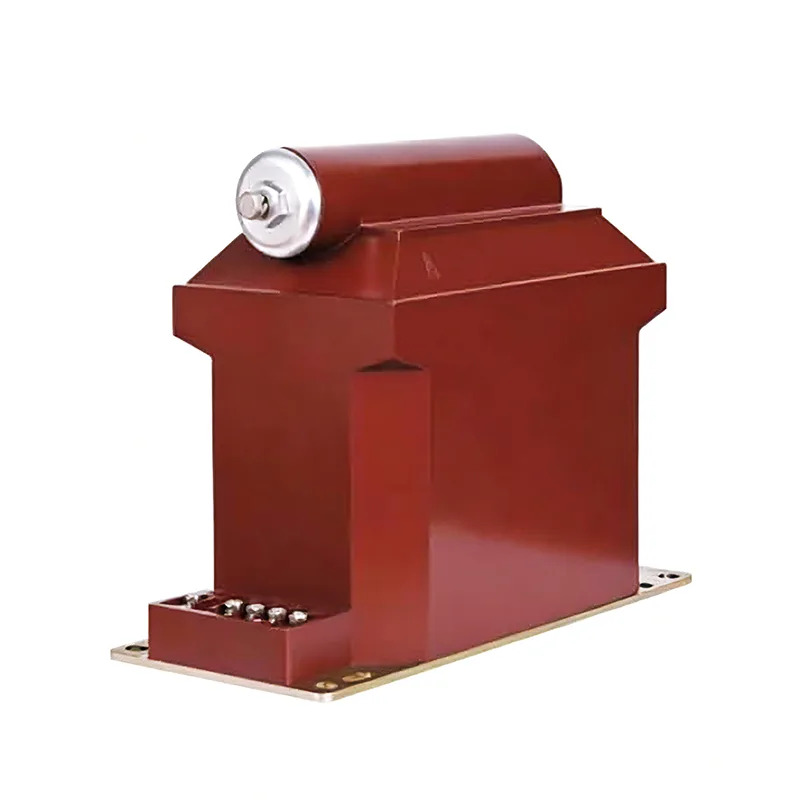

Μετασχηματιστής τάσης 33 kV

Ο ανθεκτικός μετασχηματιστής τάσης 33 kV της Youbian χρησιμοποιεί ειδικές τεχνικές περιέλιξης και θωράκισης για τα πρωτεύοντα και δευτερεύοντα πηνία για τη βελτίωση της κατανομής της τάσης τάσης. Κάθε πηνίο είναι προσεκτικά μονωμένο με πολυεστερική μεμβράνη για να παρέχει υψηλό διηλεκτρικό μεταξύ των στρωμάτων. Συναρμολογήστε την ολοκληρωμένη δομή περιέλιξης και τον διπλό σιδερένιο πυρήνα δακτυλίου στο πλαίσιο στήριξης.

Προφυλάξεις

1. Πριν τεθεί σε λειτουργία, ο μετασχηματιστής τάσης 1,33 kV πρέπει να υποβληθεί σε δοκιμή και έλεγχο σύμφωνα με τα καθορισμένα σημεία στους κανονισμούς. Για παράδειγμα, μέτρηση πολικότητας, ομάδα σύνδεσης, δόνηση μόνωσης, ακολουθία πυρηνικών φάσεων κ.λπ.

2. Η καλωδίωση του μετασχηματιστή τάσης πρέπει να διασφαλίζει την ορθότητά του. Το πρωτεύον τύλιγμα πρέπει να συνδέεται παράλληλα με το δοκιμασμένο κύκλωμα και το δευτερεύον τύλιγμα πρέπει να συνδέεται παράλληλα με το πηνίο τάσης του συνδεδεμένου οργάνου μέτρησης, της διάταξης προστασίας ρελέ ή της αυτόματης συσκευής. Ταυτόχρονα, πρέπει να δοθεί προσοχή στην ορθότητα της πολικότητας.

3. Η χωρητικότητα του φορτίου που συνδέεται στη δευτερεύουσα πλευρά του μετασχηματιστή τάσης 33 kV πρέπει να είναι κατάλληλη και το φορτίο που συνδέεται στη δευτερεύουσα πλευρά του μετασχηματιστή τάσης δεν πρέπει να υπερβαίνει την ονομαστική του χωρητικότητα, διαφορετικά θα αυξήσει το σφάλμα του μετασχηματιστή και θα δυσκολέψει την επίτευξη ακρίβειας μέτρησης.

4. Δεν επιτρέπονται βραχυκυκλώματα στη δευτερεύουσα πλευρά του μετασχηματιστή τάσης 4,33 kV. Λόγω της μικρής αντίστασης στο εσωτερικό του μετασχηματιστή τάσης, εάν το δευτερεύον κύκλωμα βραχυκυκλωθεί, θα προκύψει μεγάλο ρεύμα, το οποίο θα βλάψει τον δευτερεύοντα εξοπλισμό και θα θέσει ακόμη και την προσωπική ασφάλεια. Οι μετασχηματιστές τάσης μπορούν να εξοπλιστούν με ασφάλειες στη δευτερεύουσα πλευρά για να προστατεύονται από ζημιές που προκαλούνται από δευτερεύοντα πλευρικά βραχυκυκλώματα. Όπου είναι δυνατόν, θα πρέπει να τοποθετούνται ασφάλειες στην κύρια πλευρά για να προστατεύουν το ηλεκτρικό δίκτυο υψηλής τάσης από κίνδυνο για την ασφάλεια του πρωτεύοντος συστήματος λόγω σφαλμάτων στην περιέλιξη υψηλής τάσης ή στα καλώδια μολύβδου του μετασχηματιστή.

5. Για να εξασφαλιστεί η ασφάλεια των ανθρώπων όταν έρχονται σε επαφή με όργανα μέτρησης και ρελέ, η δευτερεύουσα περιέλιξη του μετασχηματιστή τάσης πρέπει να έχει σημείο γείωσης. Επειδή μετά τη γείωση, όταν η μόνωση μεταξύ του πρωτεύοντος και του δευτερεύοντος τυλίγματος είναι κατεστραμμένη, μπορεί να αποτρέψει την υψηλή τάση να θέσει σε κίνδυνο την προσωπική ασφάλεια σε όργανα και ρελέ.

6. Η δευτερεύουσα πλευρά του μετασχηματιστή τάσης δεν πρέπει να είναι βραχυκυκλωμένη.

Για μόνωση και προστασία, το εξάρτημα χύνεται αυτόματα υπό πίεση κενού σε υδρόφοβη κυκλοαλειφατική εποξειδική ρητίνη (HCEP). Το υλικό HCEP έχει εξαιρετική τροχιά τόξου, αντίσταση στο όζον και στην υπεριώδη ακτινοβολία, ενώ διατηρεί τη φυσική δύναμη. Οι υδρόφοβες επιφανειακές ιδιότητες του HCEP εξασφαλίζουν την εξαιρετικά αξιόπιστη απόδοσή του σε υγρά, υγρά ή μολυσμένα περιβάλλοντα.

Μπορεί να χρησιμοποιηθεί για γραμμές διανομής 35KV, ανθρακωρυχεία, σταθμούς ηλεκτροπαραγωγής, σιδηροδρόμους και εργοστάσια.

Ο μετασχηματιστής τάσης 33 kV συμμορφώνεται αυστηρά με το IEC60044-2. IEC 61869-1，3； ANSI/IEEE C57.13.

εφαρμογή

Σιδηρόδρομος, ανθρακωρυχεία, μετρητής ισχύος, σταθμός παραγωγής ηλεκτρικού ρεύματος, μετρητής ηλεκτρικής ενέργειας, σταθμός παραγωγής ηλεκτρικής ενέργειας, εξοπλισμός μεταγωγής μέσης τάσης, εταιρείες πετρελαίου και αερίου, κιβώτιο διανομής ενέργειας, σύστημα διανομής ηλεκτρικής ενέργειας, ντουλάπι με μόνωση αέρα, ντουλάπι δακτυλίου δικτύου, όργανο μέτρησης, γραφείο ηλεκτρικής ενέργειας, αναλυτής μεσαίας τάσης, βιομηχανική ισχύς και ποιότητα εξόρυξης

χαρακτηριστικό

Βάρος: 50KG;

Διάρκεια ζωής: 30 χρόνια.

Υλικό: Εποξειδική ρητίνη (HCEP);

Ονομαστική τάση έως 36 kV.

Επίπεδο ακρίβειας: 0,2 0,5 6P 3P;

33KV 35KV 36KV εσωτερική εφαρμογή.

Μονοπολικός μετασχηματιστής τάσης.

Περιορισμένη θερμική ισχύς (VA): 300VA/600VA;

Λογική δομή, στιβαρή δομή.

Ονομαστική αναλογία τάσης: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Ονομαστικό βασικό επίπεδο μόνωσης (BIL) έως 200 kV.

Εξαιρετική αντοχή σε βραχυκύκλωμα και θερμότητα.
