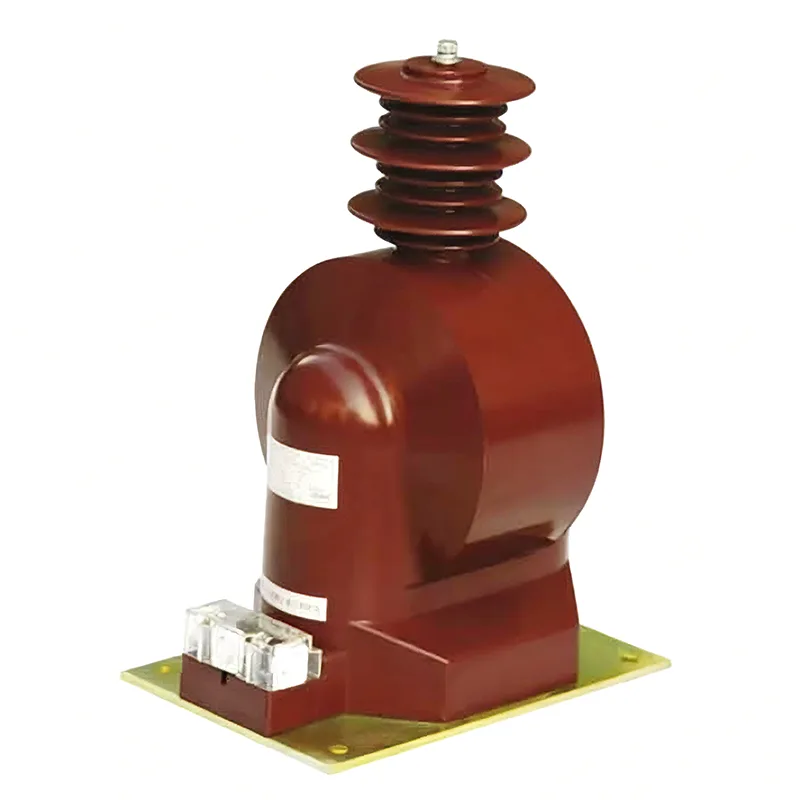

Μετασχηματιστής τάσης 35 kV

Ως κατασκευαστής μετασχηματιστών τάσης 35 kV υψηλής ποιότητας, η Youbian μπορεί να επιλέξει να αγοράσει μετασχηματιστές τάσης από το εργοστάσιό μας όταν δυσκολεύεστε να επιλέξετε ή είστε αναποφάσιστοι. Είμαστε ένας κατασκευαστής με πολυετή εμπειρία, πλήρη εξοπλισμό και μια ομάδα για να λύσουμε όλα τα προβλήματα για εσάς.

Ποια είναι τα δομικά χαρακτηριστικά των μετασχηματιστών τάσης;

1) Μετασχηματιστής τάσης βυθισμένου σε λάδι

Οι μετασχηματιστές τάσης βυθισμένου σε λάδι χωρίζονται σε μονοβάθμιους και σειριακούς μονοβάθμιους τύπους. Ο μονοβάθμιος τύπος μπορεί να χρησιμοποιηθεί για επίπεδα τάσης από 220 kV και κάτω, ενώ ο τύπος σειράς μπορεί να χρησιμοποιηθεί για όλα τα επίπεδα τάσης από 66 kV και άνω. Τα πρωτεύοντα και δευτερεύοντα τυλίγματα μονοβάθμιου τύπου τυλίγονται σε κοινό πυρήνα σιδήρου, με μόνωση μη διαβαθμισμένη και η μετατροπή ενέργειας επιτυγχάνεται μέσω μαγνητικής σύζευξης. Ο τύπος Cascade αποτελείται από πολλαπλές πρωτεύουσες περιελίξεις με τον ίδιο αριθμό στροφών συναρμολογημένες στον ίδιο σιδερένιο πυρήνα με το μισό αριθμό περιελίξεων, διατεταγμένες από πάνω προς τα κάτω και συνδεδεμένες μεταξύ υψηλής τάσης και γείωσης.

2) Μετασχηματιστής τάσης με μόνωση αερίου SF6

Ο μετασχηματιστής τάσης με μόνωση αερίου SF6 αποτελείται από ένα περίβλημα, μονωτικό περίβλημα, σιδερένιο πυρήνα, πρωτεύουσες και δευτερεύουσες περιελίξεις και εξαρτήματα εγκατάστασης. Η κύρια περιέλιξη γενικά υιοθετεί μια πολυεπίπεδη περιέλιξη σε σχήμα παγόδας και τυλίγεται με διαβαθμισμένο τρόπο. Η δευτερεύουσα περιέλιξη είναι μια πολυεπίπεδη περιέλιξη, που τυλίγεται κοντά στον πυρήνα του σιδήρου, ο οποίος είναι συνήθως ένας μονοφασικός πυρήνας από πολυστρωματικό σίδηρο διπλής στήλης. Οι μετασχηματιστές τάσης με μόνωση αερίου SF6 μπορούν να συνδυαστούν με το GIS ή να χρησιμοποιηθούν ως ανεξάρτητοι μετασχηματιστές τάσης με μόνωση αερίου SF6.

Ποιες είναι οι μέθοδοι καλωδίωσης για μετασχηματιστές τάσης;

1) Η μονοφασική καλωδίωση χρησιμοποιείται συνήθως σε συστήματα υψηλού ρεύματος γείωσης για να καθοριστεί εάν δεν υπάρχει τάση ή συγχρονισμός στη γραμμή. Μπορεί να συνδεθεί οποιαδήποτε φάση, αλλά ένα άλλο κριτήριο είναι η χρήση της αντίστοιχης φάσης της τάσης του διαύλου.

2) Ένας μετασχηματιστής τάσης που συνδέεται μεταξύ δύο φάσεων τάσης χρησιμοποιείται κυρίως σε συστήματα γείωσης μικρού ρεύματος για να καθοριστεί εάν η γραμμή είναι χωρίς τάση ή είναι σύγχρονη, επειδή τα μικρά συστήματα ρεύματος γείωσης επιτρέπουν μονοφασική γείωση. Εάν χρησιμοποιείται μόνο ένας μετασχηματιστής τάσης μονής φάσης προς γείωση, εάν ο μετασχηματιστής τάσης βρίσκεται ακριβώς στη φάση γείωσης και η μετρούμενη τάση γείωσης αυτής της φάσης είναι μηδέν, είναι αδύνατο να επαληθευτεί εάν η γραμμή δεν είναι υπό τάση. Εάν δεν εκτιμηθεί σωστά, μπορεί να προκαλέσει μη σύγχρονο κλείσιμο

Τα ακόλουθα πρέπει να σημειωθούν στην καλωδίωση των μετασχηματιστών ρεύματος

1) Η δευτερεύουσα πλευρά του μετασχηματιστή τάσης 35 kV δεν πρέπει να είναι ανοιχτό κύκλωμα κατά τη χρήση. Κατά την αποσυναρμολόγηση οργάνων ή ρελέ κατά τη χρήση, η δευτερεύουσα πλευρά θα πρέπει να βραχυκυκλώνεται εκ των προτέρων. Κατά την εγκατάσταση, η καλωδίωση πρέπει να είναι αξιόπιστη και δεν επιτρέπεται η τοποθέτηση ασφαλειών στη δευτερεύουσα πλευρά.

2) Η δευτερεύουσα πλευρά πρέπει να έχει το ένα άκρο γειωμένο. Αποτρέψτε τη βλάβη της μόνωσης στην κύρια και δευτερεύουσα πλευρά και αποτρέψτε την είσοδο υψηλής τάσης στη δευτερεύουσα πλευρά, θέτοντας σε κίνδυνο την ασφάλεια των προσωπικών και του εξοπλισμού.

3) Δώστε προσοχή στην πολικότητα κατά την καλωδίωση. Οι ακροδέκτες πολικότητας στην κύρια και δευτερεύουσα πλευρά του μετασχηματιστή ρεύματος υποδεικνύονται με γράμματα.

4) Η κύρια πλευρά συνδέεται σε σειρά στο κύκλωμα και το δευτερεύον πλευρικό ρελέ ή όργανο μέτρησης συνδέεται σε σειρά.
