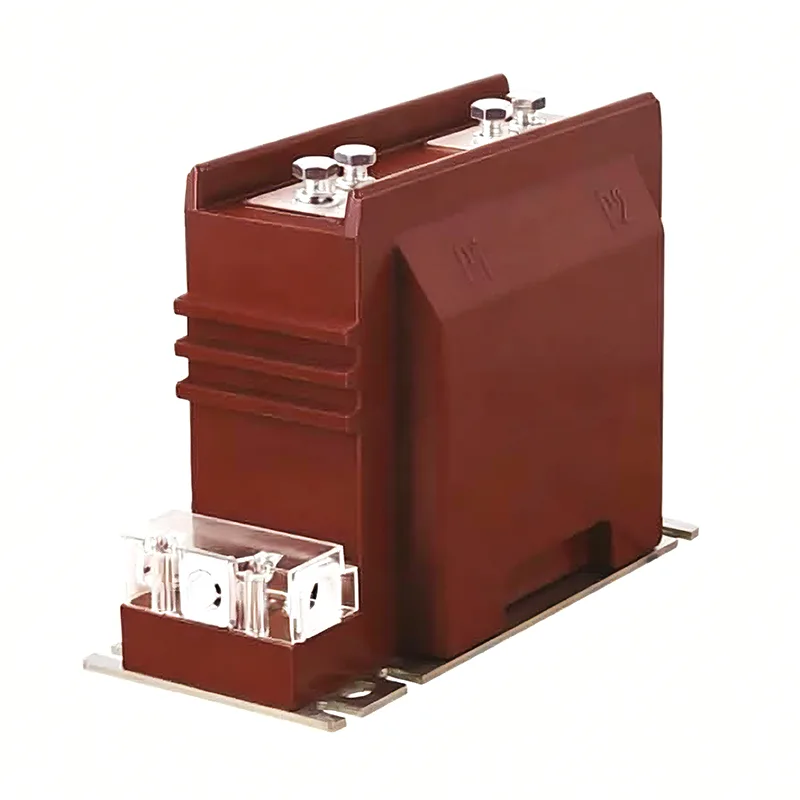

Μετασχηματιστής ρεύματος 11 Kv

Ο υψηλής ποιότητας μετασχηματιστής ρεύματος 11 Kv της Youbian παίζει ρόλο στη μετατροπή ρεύματος και στην ηλεκτρική απομόνωση. Το ρεύμα στις γραμμές παραγωγής, μετασχηματισμού, μεταφοράς, διανομής και κατανάλωσης ενέργειας ποικίλλει πολύ, κυμαινόμενο από λίγα αμπέρ έως δεκάδες χιλιάδες αμπέρ. Για τη διευκόλυνση της μέτρησης, της προστασίας και του ελέγχου, είναι απαραίτητο να μετατραπεί σε ένα σχετικά ομοιόμορφο ρεύμα. Επιπλέον, η τάση στη γραμμή είναι γενικά υψηλή και η άμεση μέτρηση είναι πολύ επικίνδυνη. Η Dahu Electric σας προσκαλεί εγκάρδια στο εργοστάσιό μας για να αγοράσετε τους πιο πρόσφατους, με τις μεγαλύτερες πωλήσεις, προσιτούς και υψηλής ποιότητας μετασχηματιστές ρεύματος 11 kV. Ανυπομονούμε να συνεργαστούμε μαζί σας.

Μοντέλο μετασχηματιστή ρεύματος 11 Kv

Πρώτο γράμμα: L - μετασχηματιστής ρεύματος

Δεύτερο γράμμα: A - στυλ τοίχου. Τύπος κολόνας Z; Τύπος M-busbar; D - Τύπος μονής στροφής. V - ανεστραμμένη δομή. J - Μηδενική ακολουθία

Για σκοπούς ανίχνευσης γείωσης. W - Αντιρρύπανση. R - Τύπος γυμνής περιέλιξης

Τρίτο γράμμα: Z - τύπος χύτευσης εποξειδικής ρητίνης. Γ - Κεραμική μόνωση. Q - Μέσο με μόνωση αερίου. W - Ειδικό για προστασία μικροϋπολογιστών

Τέταρτο γράμμα: B - με επίπεδο προστασίας. Γ - Διαφορική προστασία. Επίπεδο D-D; Q - Βελτιωμένος τύπος. J - Ενισχυμένο ZG

Πέμπτο ψηφίο: Σειριακός αριθμός προϊόντος επιπέδου τάσης

Βάση επιλογής

ονομαστική τάση

Η ονομαστική τάση του μετασχηματιστή ρεύματος πρέπει να είναι μεγαλύτερη από την ονομαστική τάση της γραμμής σημείου εγκατάστασης.

αναλογία μετασχηματισμού

Όλοι θα πρέπει να υπολογίσουν το ρεύμα IC με βάση ένα φορτίο και να επιλέξουν την αναλογία του μετασχηματιστή ρεύματος. Υπάρχουν διάφορες προδιαγραφές για την αναλογία ονομαστικού ρεύματος της κύριας πλευράς των μετασχηματιστών ρεύματος (όπως 20, 30, 40, 50, 75, 100, 150, 2 × a/C) και το ονομαστικό ρεύμα της δευτερεύουσας πλευράς είναι συνήθως 1Α ή 5Α. Μεταξύ αυτών, 2 × a/C υποδηλώνει ότι υπάρχουν δύο αναλογίες ρεύματος για το ίδιο προϊόν, οι οποίες μπορούν να επιτευχθούν αλλάζοντας τη μέθοδο καλωδίωσης των εξαρτημάτων σύνδεσης του προϊόντος. Όταν συνδέεται σε σειρά, η αναλογία ρεύματος είναι a/c και όταν συνδέεται παράλληλα, η αναλογία ρεύματος είναι 2 × a/C. Γενικά, η επιλογή του λόγου μετατροπής ρεύματος για τη μέτρηση των μετασχηματιστών ρεύματος θα πρέπει να διασφαλίζει ότι το ονομαστικό ρεύμα I1n τους δεν είναι μικρότερο από το ρεύμα φορτίου στη γραμμή (δηλαδή, το υπολογιζόμενο IC). Εάν το ρεύμα υπολογισμού φορτίου στη γραμμή είναι 350Α, ο λόγος μετατροπής του μετασχηματιστή ρεύματος θα πρέπει να επιλεγεί ως 400/5. Για να διασφαλιστούν οι απαιτήσεις ακρίβειας του μετασχηματιστή ρεύματος 11 Kv που χρησιμοποιείται για προστασία, η αναλογία μετασχηματισμού μπορεί να επιλεγεί ώστε να είναι μεγαλύτερη.

Η αρχή της επιλογής επιπέδου ακρίβειας: Το επίπεδο ακρίβειας του μετασχηματιστή ρεύματος που χρησιμοποιείται για τη χρέωση και τη μέτρηση δεν πρέπει να είναι χαμηλότερο από το επίπεδο 0,5. Το αμπερόμετρο που χρησιμοποιείται για την παρακολούθηση του μεγέθους του ρεύματος φορτίου σε κάθε εισερχόμενο και εξερχόμενο κύκλωμα θα πρέπει να χρησιμοποιεί μετασχηματιστές ρεύματος στάθμης 1,0-3,0. Προκειμένου να διασφαλιστεί ότι το σφάλμα ακρίβειας δεν υπερβαίνει την καθορισμένη τιμή, επαληθεύεται γενικά το δευτερεύον φορτίο (volt ampere) του μετασχηματιστή ρεύματος και το δευτερεύον φορτίο S2 του μετασχηματιστή δεν είναι μεγαλύτερο από το ονομαστικό φορτίο S2n, έτσι ώστε να μπορεί να είναι εγγυημένη η επιλεγμένη ακρίβεια. Τύπος επαλήθευσης ακρίβειας: S2 ≤ S2n.
